Кремниевый предел преодолен: Как IBM создала первый в мире 0.7-нанометровый чип

Индустрия полупроводников долгие годы упиралась в физический тупик. Когда размеры транзисторов приближаются к атомарному уровню, классическая физика уступает место квантовой: электроны начинают самопроизвольно "прошивать" барьеры (эффект квантового туннелирования), превращая процессор в бесполезный кусок нагретого кремния.

Однако инженеры IBM совершили исторический прорыв, официально представив технологию суб-1 нм (0.7 нм, или 7 ангстрем). Это важная веха: человечество впервые научилось массово формировать логические элементы размером всего в несколько атомов.

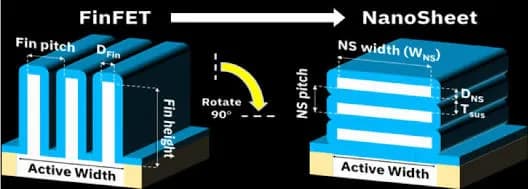

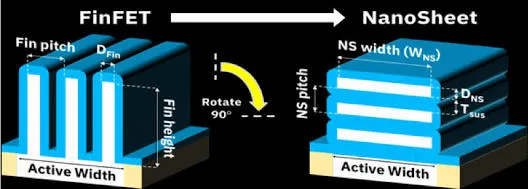

Архитектура Nanostack: Прощай, плоский транзистор Главный секрет прорыва — окончательный отказ от классической компоновки. На смену транзисторам FinFET (где затвор напоминает плавник) и даже относительно свежим Nanosheet (горизонтальные наностраницы) пришла истинная трехмерная структура Nanostack (вертикальные трехмерные нанослои).

Вместо того чтобы пытаться уместить элементы на плоскости, инженеры IBM начали выстраивать каналы транзисторов друг над другом в микроскопические «небоскребы». Затвор теперь полностью окружает каждый рабочий канал со всех четырех сторон (технология GAA — Gate-All-Around), обеспечивая абсолютный контроль над током и предотвращая ту у самую утечку электронов, которая раньше казалась фатальной.Цифры, которые меняют всёПереход на 0.7-нанометровый техпроцесс дает колоссальный скачок ключевых характеристик по сравнению с существующими 2-нм решениями:ПараметрПоказатель 0.7 нм технологииПлотность транзисторовОколо 100 миллиардов элементов на площадь размером с ноготь (рост почти в 2 раза)ПроизводительностьПрогнозируемый прирост на 50% при том же уровне энергопотребленияЭнергоэффективностьСнижение энергопотребления на 70% при сохранении текущей мощностиСроки коммерциализацииВыход в массовое производство в течение ближайших 5 лет

Что это изменит в реальном мире? Эффект от внедрения 7-ангстремных чипов выйдет далеко за рамки «просто быстрых смартфонов». Эксперты выделяют три главные сферы влияния:

Революция мобильных устройств: Смартфоны и носимые гаджеты смогут работать от одного заряда не один-два дня, а до недели, при этом обладая мощностью современных игровых ПК.

Спасение для Дата-центров: Облачные серверы и ИИ-платформы сегодня потребляют колоссальное количество энергии. Снижение аппетитов процессоров на 70% решит проблему перегрева суперкомпьютеров и колоссально снизит расходы на их содержание.

Беспилотный транспорт и ИИ: Автопилоты нового поколения смогут обрабатывать миллиарды параметров в секунду прямо «на борту» автомобиля, реагируя на дорожные ситуации мгновенно и без задержек на связь с облаком.

Важный нюанс: IBM традиционно создает эталонные процессоры и тестирует саму технологию (PoC — Proof of Concept), а коммерческим внедрением будут заниматься ее стратегические партнеры, обладающие заводами — такие гиганты, как Samsung и Intel. Коммерческие устройства на базе 0.7 нм могут появиться на рынке ближе к 2030-2031 годам.
